RVT / DWG

CAD On/Off

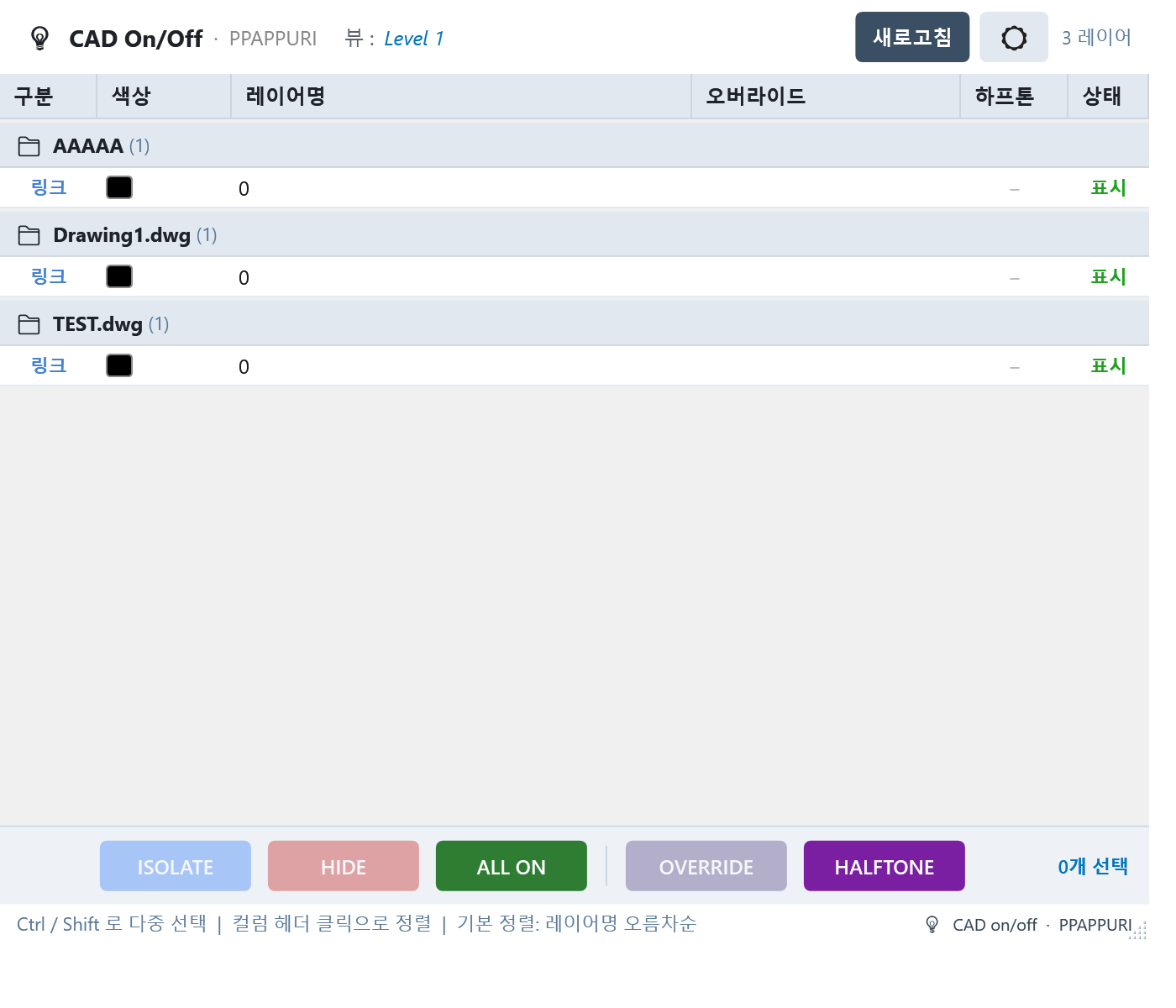

• 기존 Revit 내장기능이 답답해서 만듦

1. 새로고침 → 현재 뷰에 있는 캐드의 레이어가 로드됨
2. 단일 혹은 다중 행 선택 후 ISOLATE/HIDE/ALL ON 버튼 사용

Auto Link

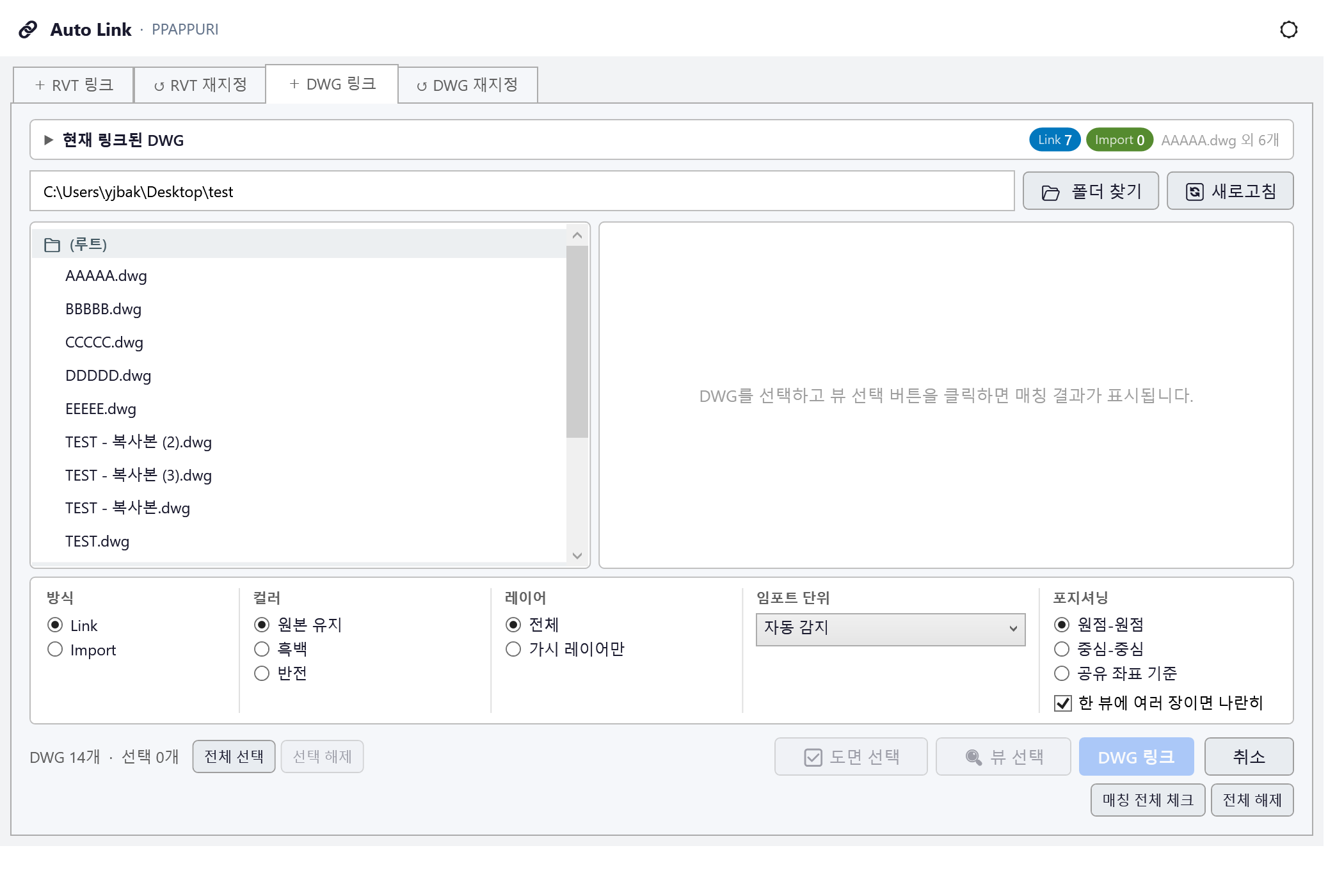

• RVT, DWG 다중 자동링크, 자동 경로 재지정

1. RVT 링크 → 폴더 선택 후 링크할 파일 선택
2. RVT 재지정 → 경로를 변경할 파일이 있는 폴더 선택
3. DWG 링크 → 링크할 캐드 파일이 있는 폴더 선택 → 도면 선택 버튼 클릭 → 캐드 파일이 링크될 뷰 선택

*파일 이름이 오름차순 기준으로 1:1 매칭됩니다.

4. DWG 재지정 → 경로를 변경할 파일이 있는 폴더 선택

*완전 일치 : 이름이 완전 일치한 경우만 매칭

*일부 일치 : 이름이 일치하되 다른 문구가 추가된 경우만 매칭 (eg. 지상3층 평면도 → 20260703_지상3층 평면도 매칭)

*유사 일치 : 이름 일치를 백분율로 계산해 가장 높은 치수인 이름과 매칭

*도면 분리 작업은 xicad 추천합니다

Auto Detach

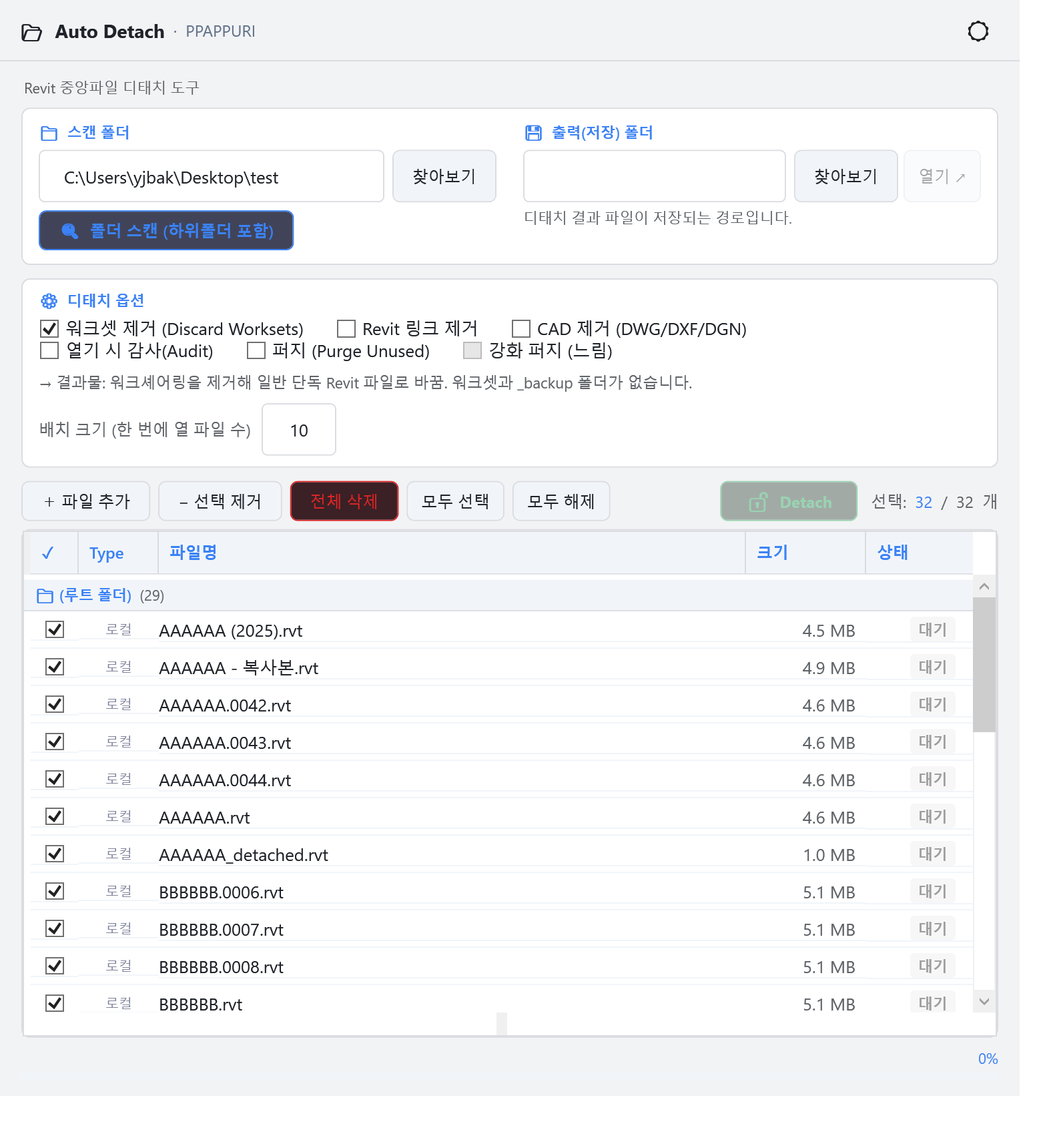

• RVT 다중 자동 디태치

1. 스캔폴더 지정 → 폴더 스캔 버튼 클릭
2. 출력폴더 지정
3. 옵션 선택, 파일 선택 후 디태치 실행

Auto Separate

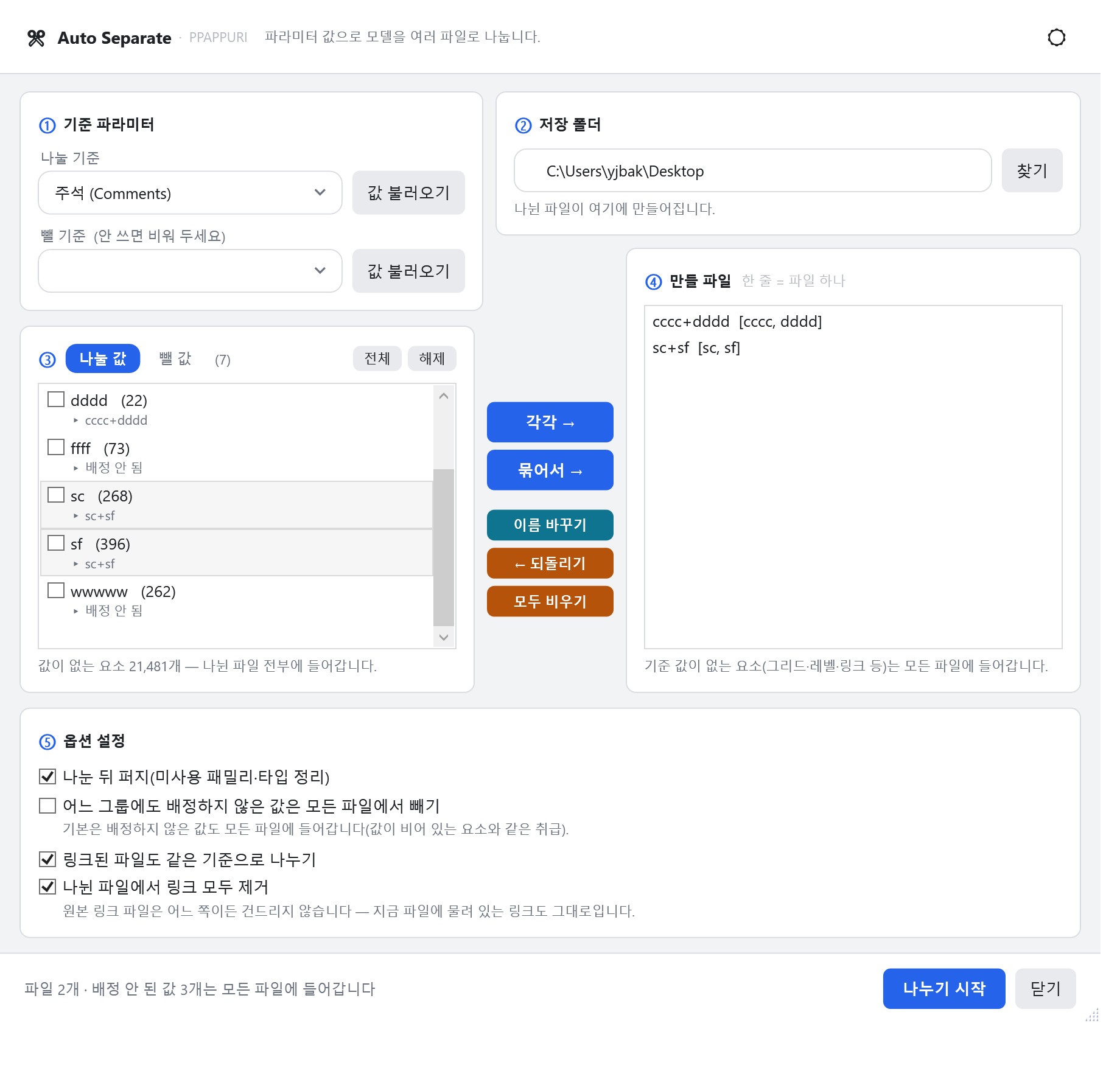

• 파라미터 값을 기준으로 RVT 파일을 분리

1. 기준 파라미터 → 파라미터를 선택하여 나눌 기준과 뺄 기준 선택
2. 나눌 값 → a, b 파라미터를 묶을 경우 a+b 파라미터가 들어간 RVT가 생성됨

*기본적으로 해당 파라미터가 없거나 선택되지 않은 파라미터는 분리되는 모든 파일에 들어가지만, 옵션을 통해 뺄 수 있습니다.

*나뉜 파일은 항상 디태치 상태로 저장됩니다. 원본 파일은 건드리지 않습니다.
