Drawing

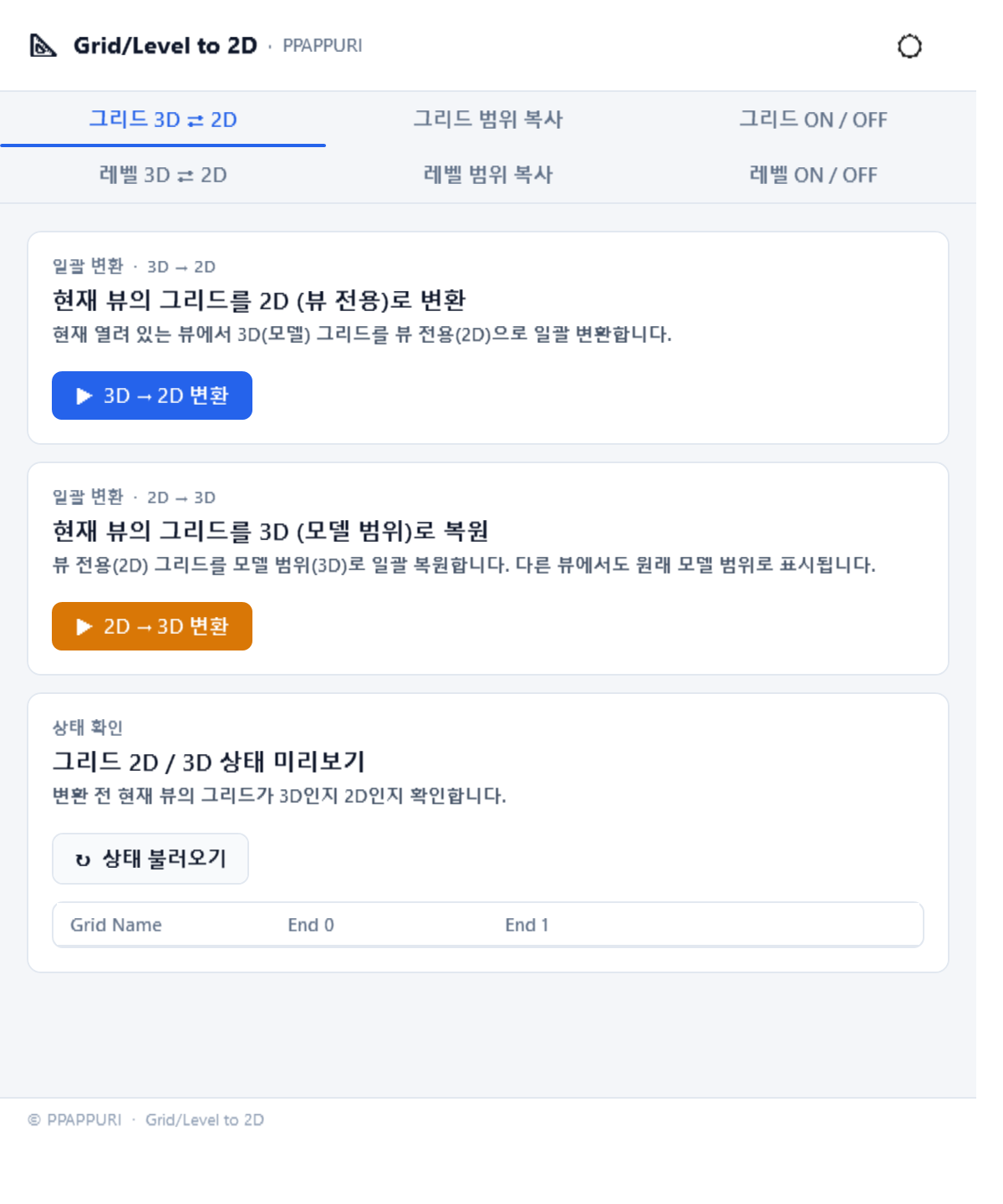

Grid/Level to 2D

• 레벨이나 그리드를 2D로 변환, 길이 복붙
• 도면화 작업에 아주 유용!

1. 3D→2D → 현재 뷰의 그리드와 레벨을 2D로 변환
2. 범위복사 → 그리드와 레벨의 길이를 복사합니다. 레벨은 그리드까지 가장 가까운 간격을 복사

*동↔서 / 남↔북 과 같이 레벨의 시작점과 끝점이 반대가 되는 경우 '시작점-끝점 길이 반전' 체크

3. ON/OFF → 그리드와 레벨의 버블을 켜고 끔

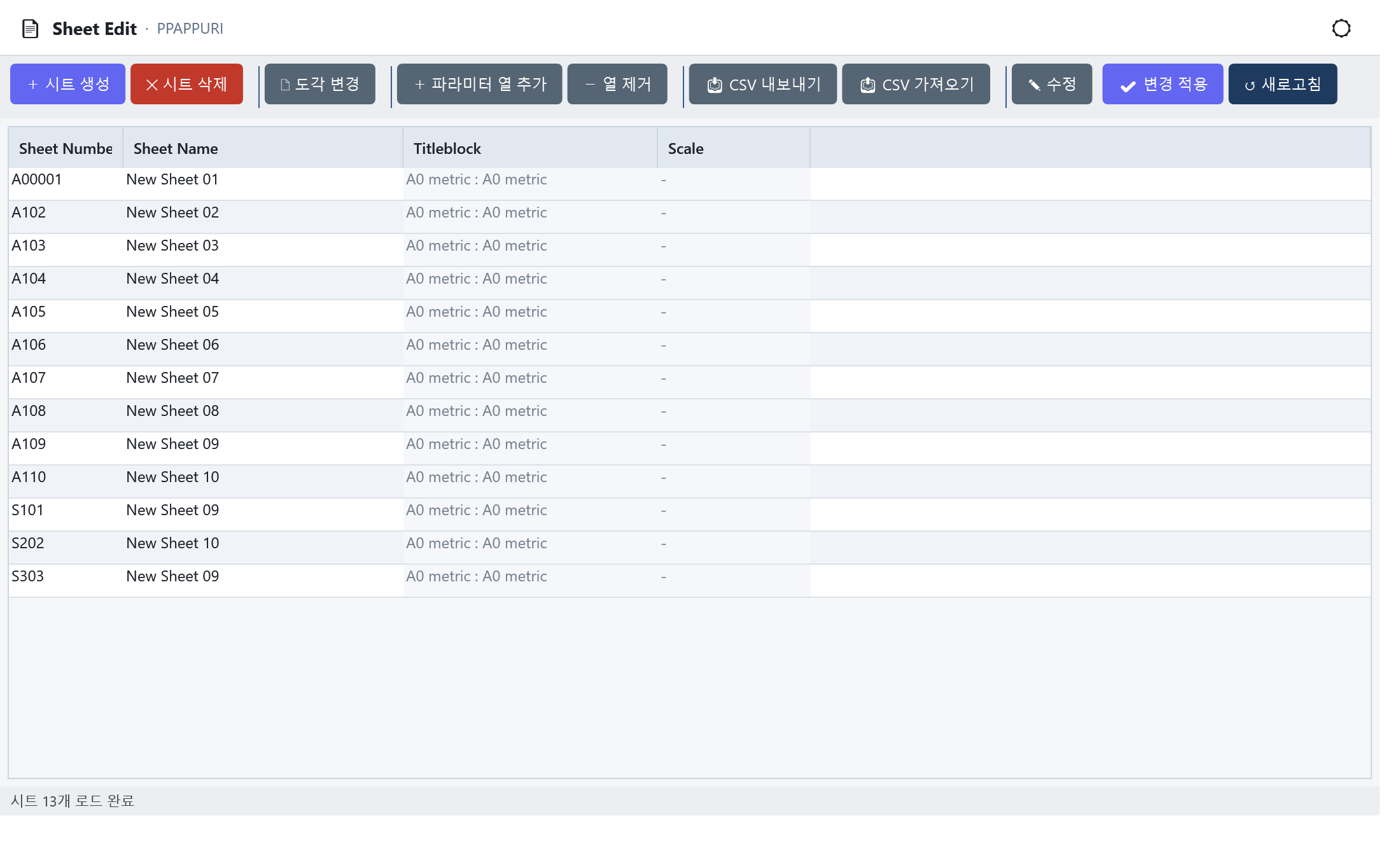

Edit Sheet

• 시트 생성, 편집 간편화

1. 시트 생성 → 시트 자동생성 가능
2. 도각 변경 → 단일 혹은 다중 시트 선택 후 버튼 클릭
3. 파라미터 열 추가 → 원하는 뷰 파라미터를 선택하여 해당 창에 열 추가
4. CSV 내보내기, 가져오기 → 엑셀파일로 내보내고 편집 후 가져오기 가능
5. 수정 → 행을 더블클릭하면 해당 시트로 이동되지만 수정 버튼을 누르면 셀 수정 가능

*간혹 Revit 오류로 인해 프로젝트 탐색기에서 Sheet Number 혹은 Name이 변경되지 않은 것 처럼 보일 수 있습니다.(실제 데이터는 변경됨)

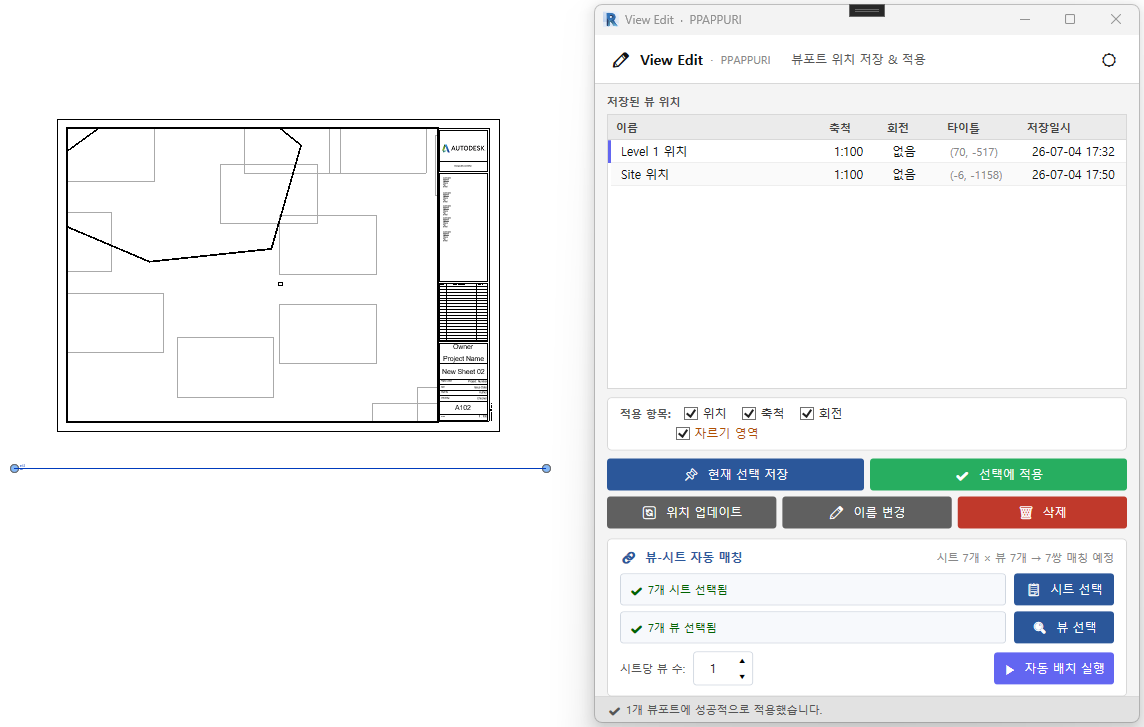

Edit View

• 뷰의 위치를 저장한 후 적용(Revit 2025~ 내장기능)
• 시트에 뷰 자동매칭(Good)
• 도면화 작업에 아주 유용!

1. 현재 Sheet에서 위치를 저장하고 싶은 View 선택 후 현재 선택 저장 버튼 클릭

⚠️ Revit 2025 이후 버전에선 내장기능이 있으므로 사용 비추

⚠️ Revit 2022 이후 버전에선 타이틀 위치 적용도 사용 가능

2. 위치를 적용하고 싶은 View 선택 후 선택에 적용 버튼 클릭

⚠️ 위치가 안맞을 시 저장된 뷰 목록에서 위치 업데이트 버튼 클릭

3. 위치 업데이트 → 저장된 뷰의 위치를 업데이트(해당 위치가 적용된 뷰들의 위치도 전부 변경)
4. 뷰-시트 자동 매칭 → 시트선택, 뷰 선택 후 자동매칭 실행

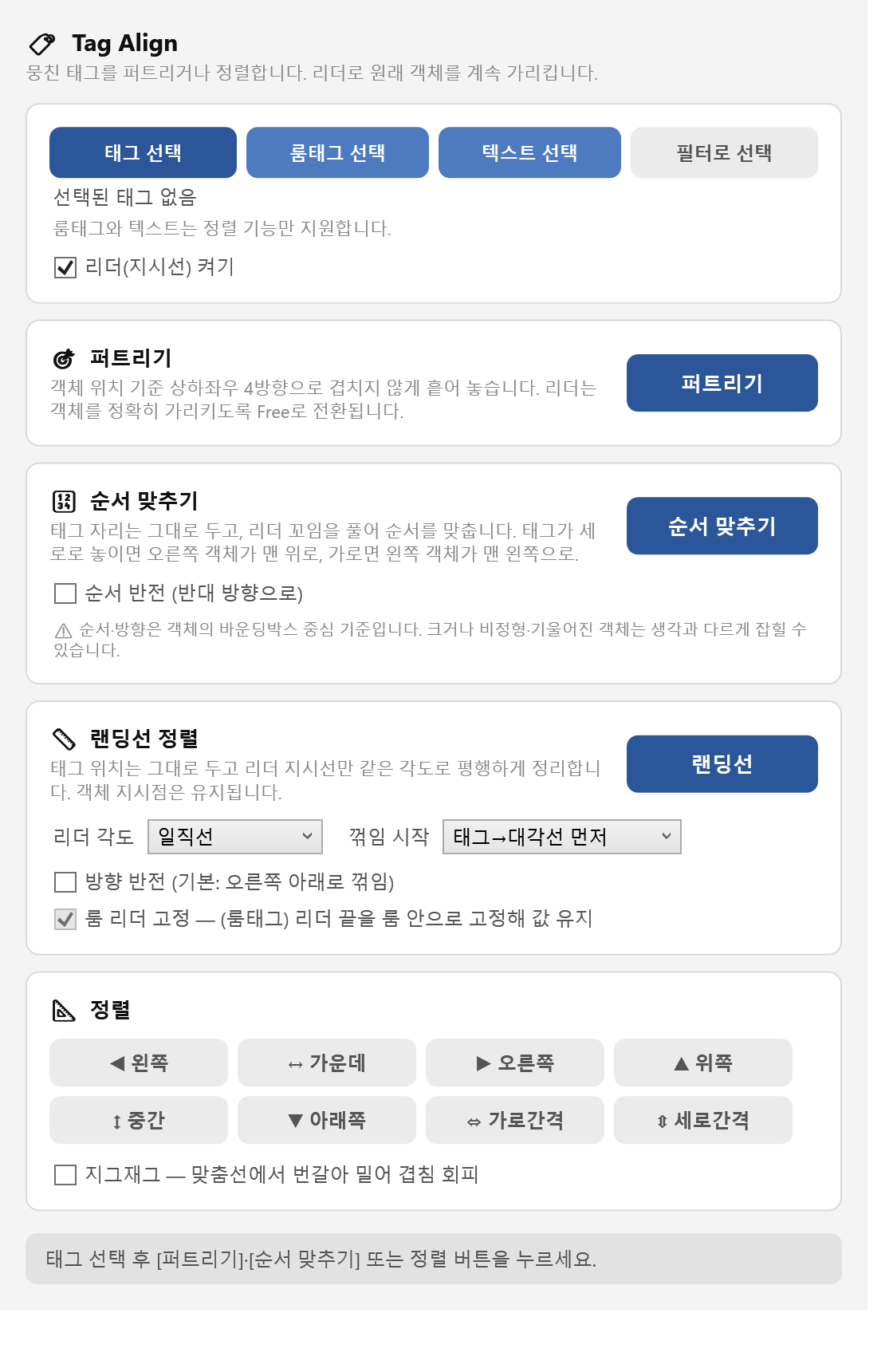

Tag Align

• 태그를 정렬
