Plus

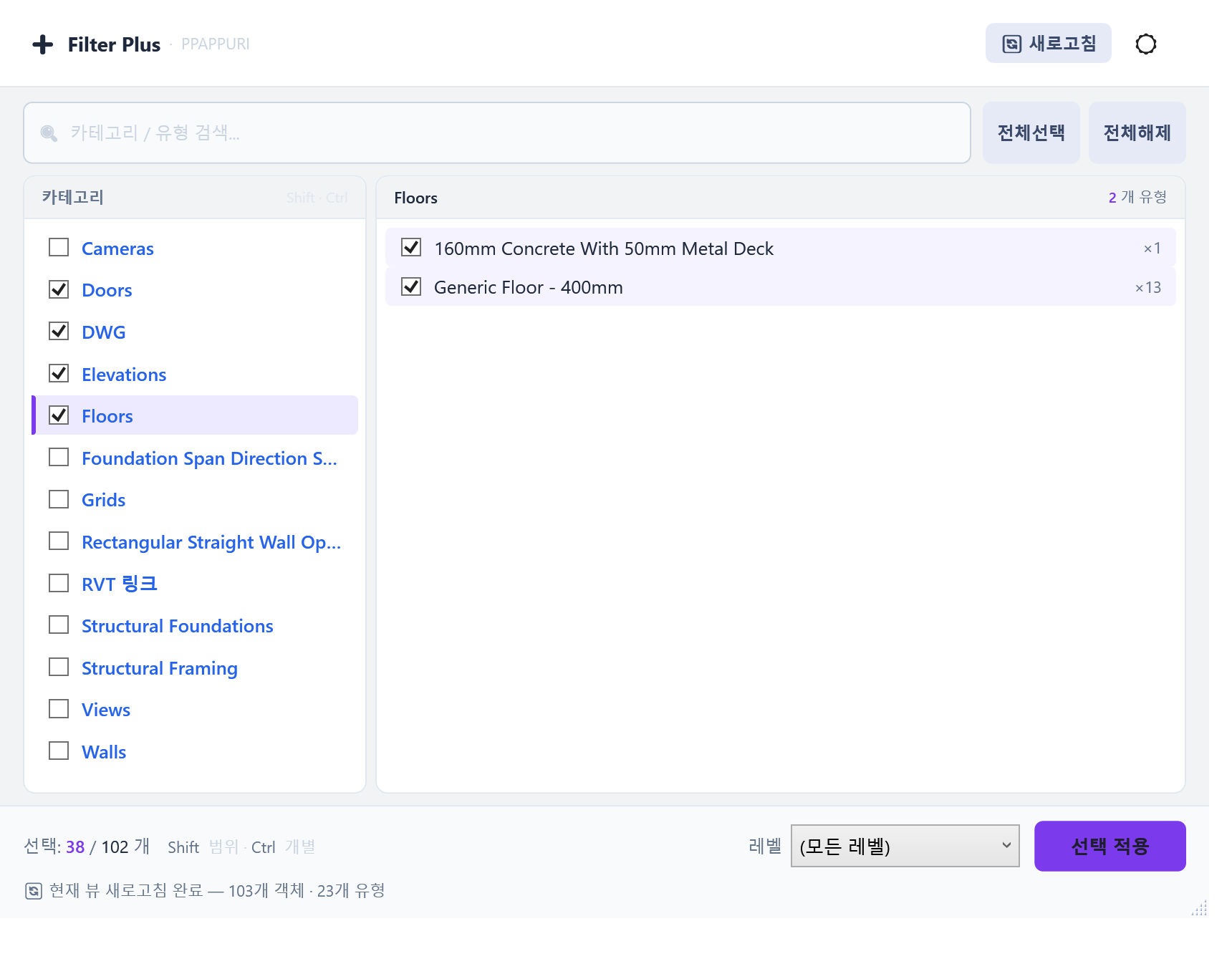

Plus Filter

• Revit 필터기능 강화(타입 구분까지 가능)

1. 새로고침 → 현재 뷰 기준 카테고리 로드
2. 선택 적용 → 해당 객체들이 선택됨

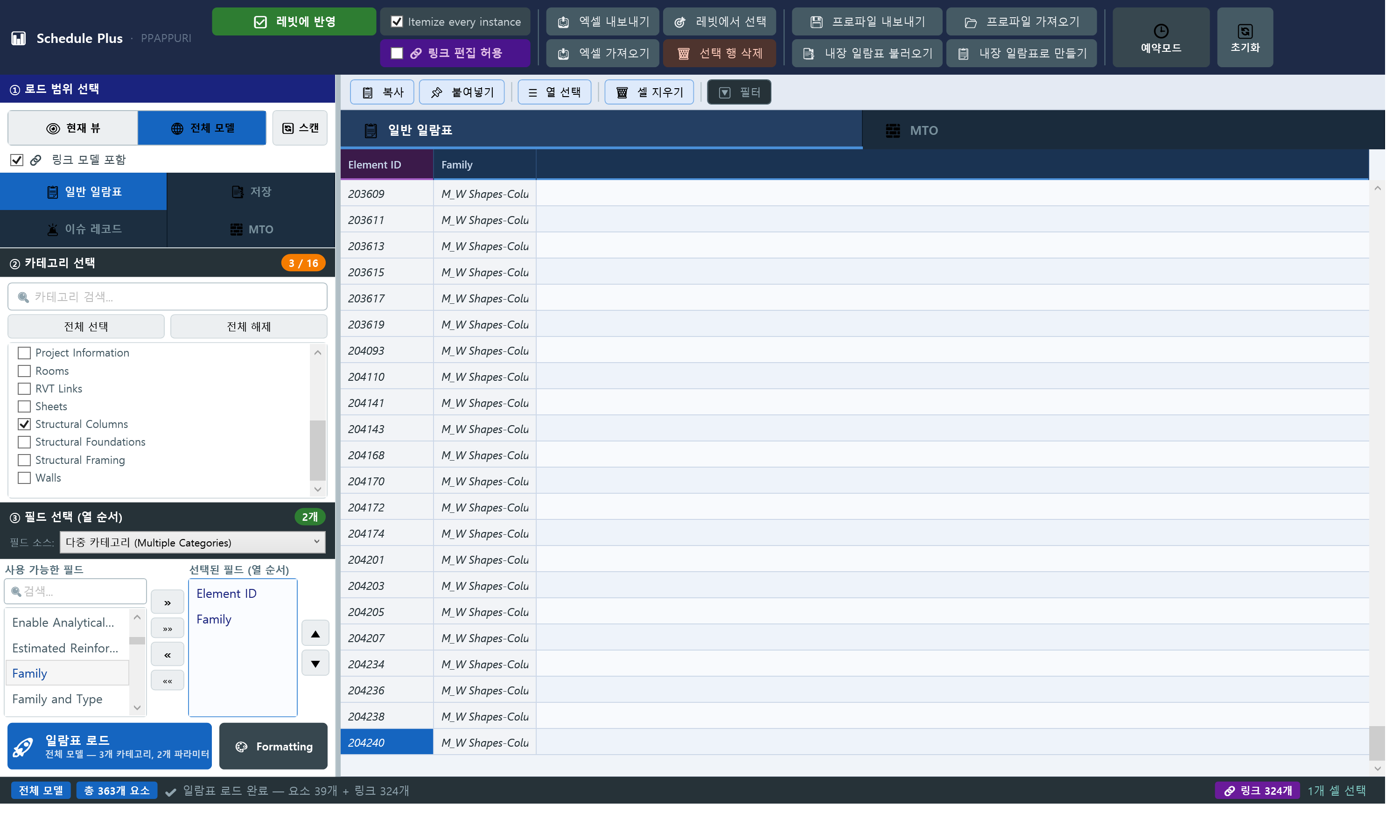

Plus Schedule

• Revit 스케줄 기능 강화
• 오류 있을 수 있음………

1. Revit 스케줄 기능처럼 사용 가능
2. 링크 편집 허용 → 링크된 파일 내 객체의 파라미터도 수정 가능(파일 크기가 크면 오래걸림)
3. 저장 → 선택된 카테고리와 필드 상태, 필터를 저장(파일 내 객체에 변경이 있을경우 자동 동기화)
4. 이슈 레코드 → 'Issue Record'에서 저장된 객체를 갖고 올 수 있음. 로드, 그룹 선택 → 필드 선택
5. 엑셀 내보내고 갖고오기 → 외부 편집 가능
6. 설정 저장 → 선택된 카테고리와 필드 상태, 필터를 외부 저장 → 다른 파일에 적용 가능

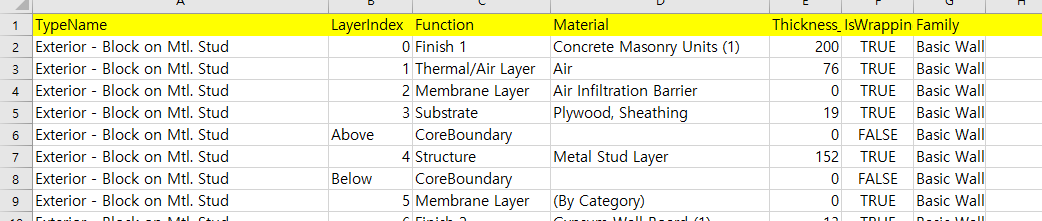

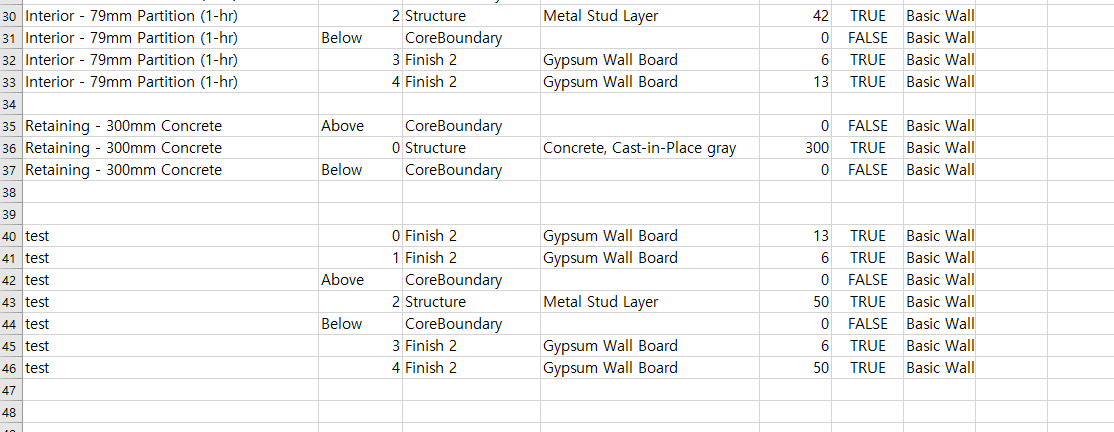

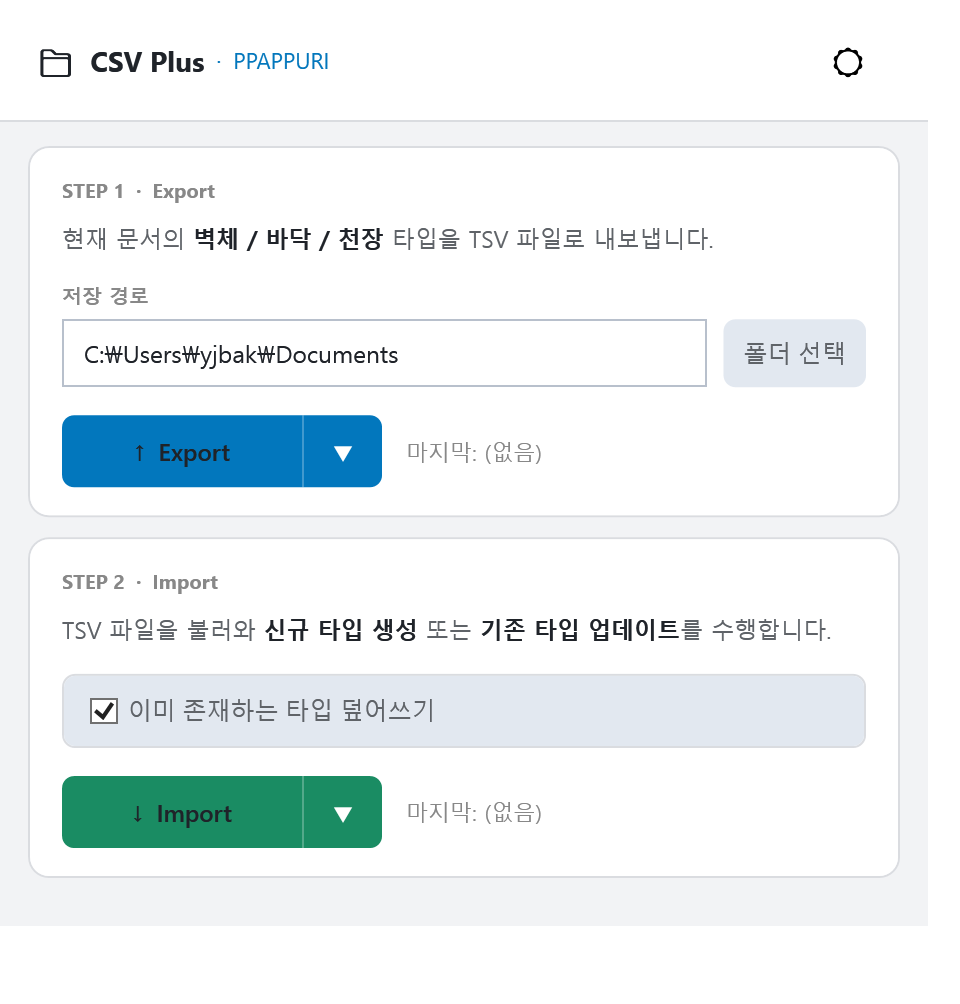

Plus CSV

• 시스템 패밀리(벽/바닥/천장/구조 기초)의 엑셀 편집 기능 구현

1. 폴더 선택 후 Export 버튼 옆 화살표(▾) 클릭
2. 바닥/천장/벽/구조 기초 중 선택
3. 엑셀 편집 후 Import 버튼 옆 화살표(▾) 클릭

*기본 내장 패밀리 참고해서 작성하시면 됩니다.

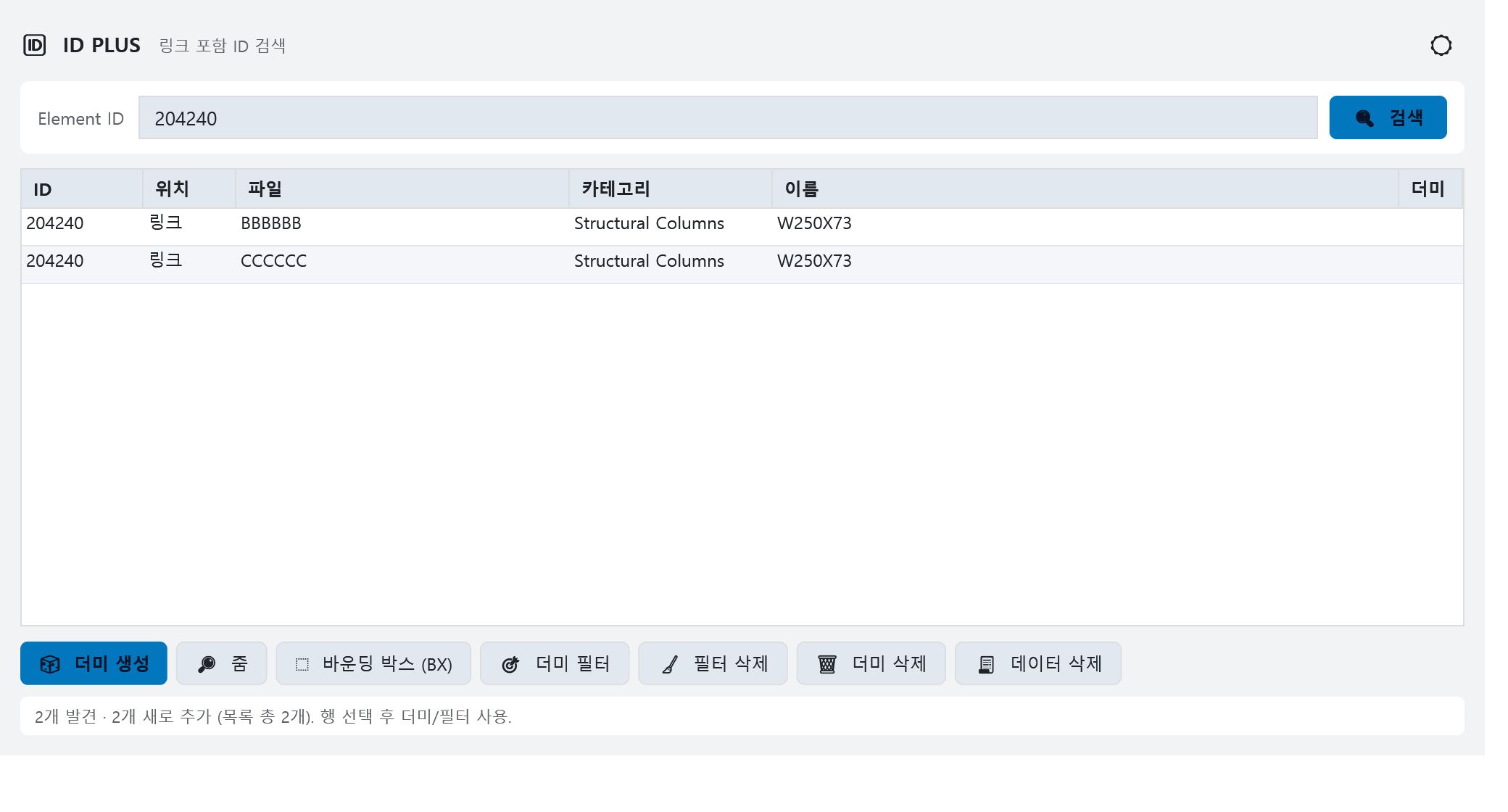

Plus ID

• 링크된 파일 안 객체의 ID 검색
• 링크 객체는 Revit 기본 ID 검색으로 안 잡혀서 만듦

1. Element ID 입력 후 검색 → 현재 파일과 링크된 파일을 모두 훑어 같은 ID를 가진 객체를 찾음
2. 줌 / 바운딩 박스(BX) → 선택한 행의 객체로 이동
3. 더미 생성 → 링크 객체 자리에 호스트 DirectShape 생성(링크 객체는 뉴로 선택·강조가 안 되므로)
4. 더미 필터 → 생성된 더미를 현재 뷰에 필터로 강조. 정리는 필터 삭제 / 더미 삭제
5. 데이터 삭제 → 애드인에 쌓인 검색 목록만 비움(Revit 객체·더미는 안 지워짐)

*링크 파일마다 ID가 따로 매겨져 같은 번호가 여러 건 나올 수 있습니다. '위치'·'파일' 열로 구분하세요.

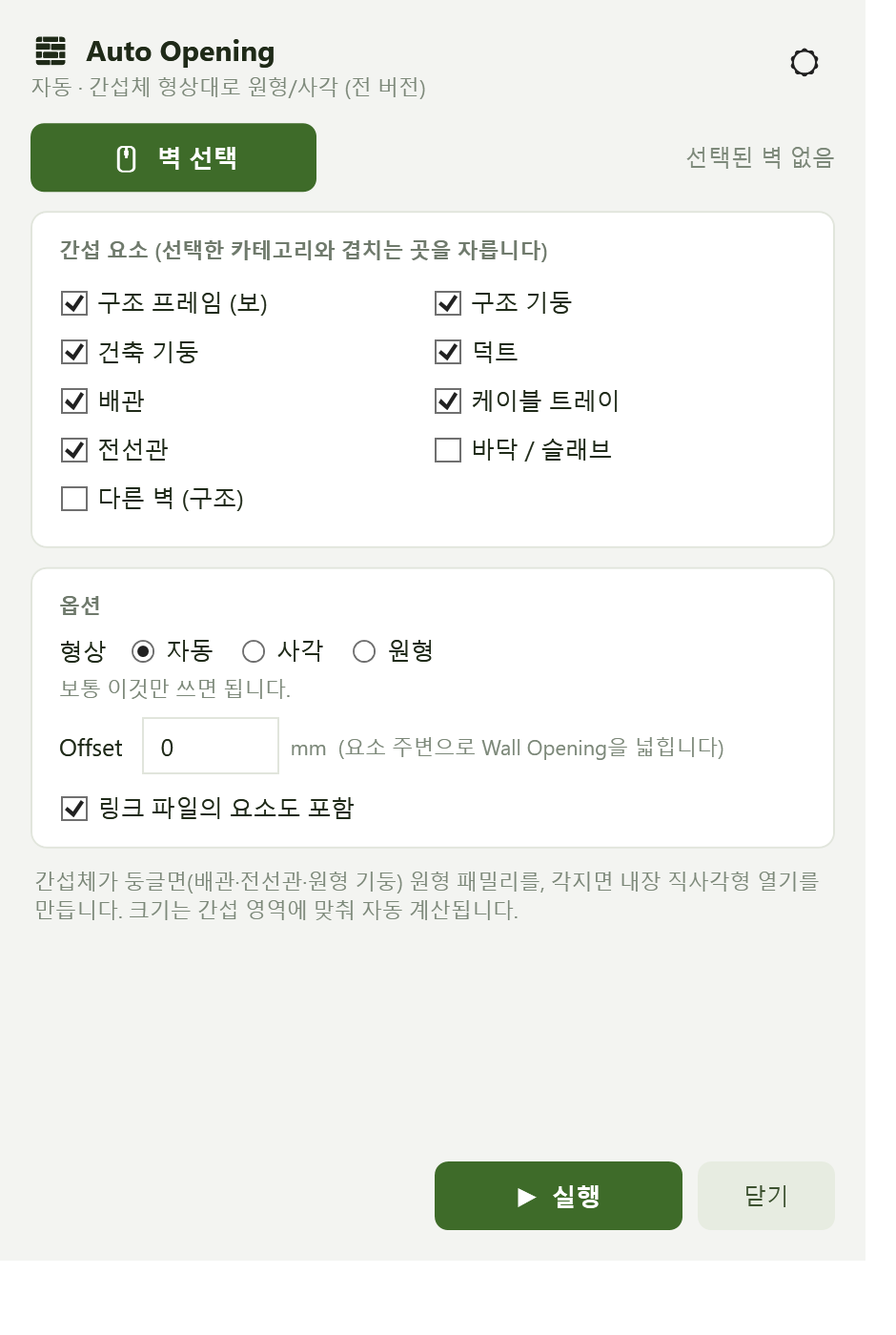

Plus Wall — Auto Opening(Family)

• 벽과 간섭되는 부분에 오프닝 패밀리를 자동 작성(링크 파일 내 객체도 인식 가능)

1. 벽체 선택

*Plus Filter 를 사용하여 원하는 타입 사전 선택 가능

2. 간섭 항목 체크
3. 실행

*내장 패밀리로 생성되므로 직사각형 오프닝 패밀리만 가능

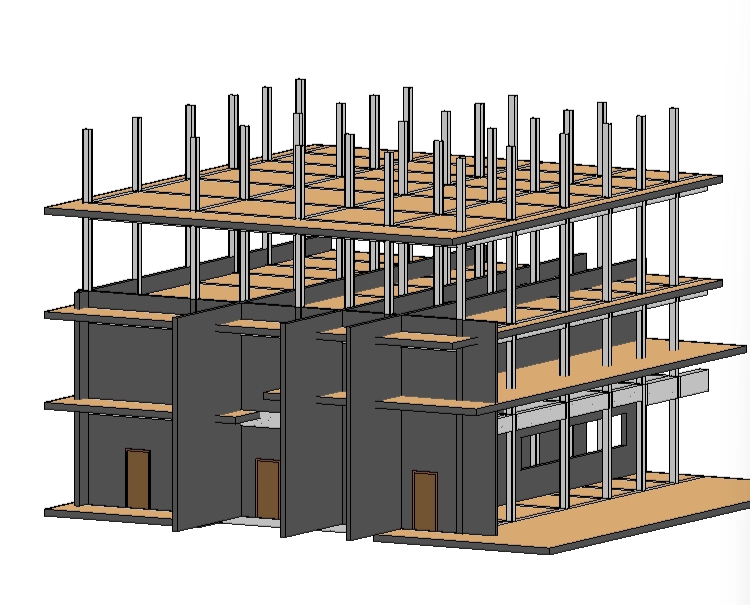

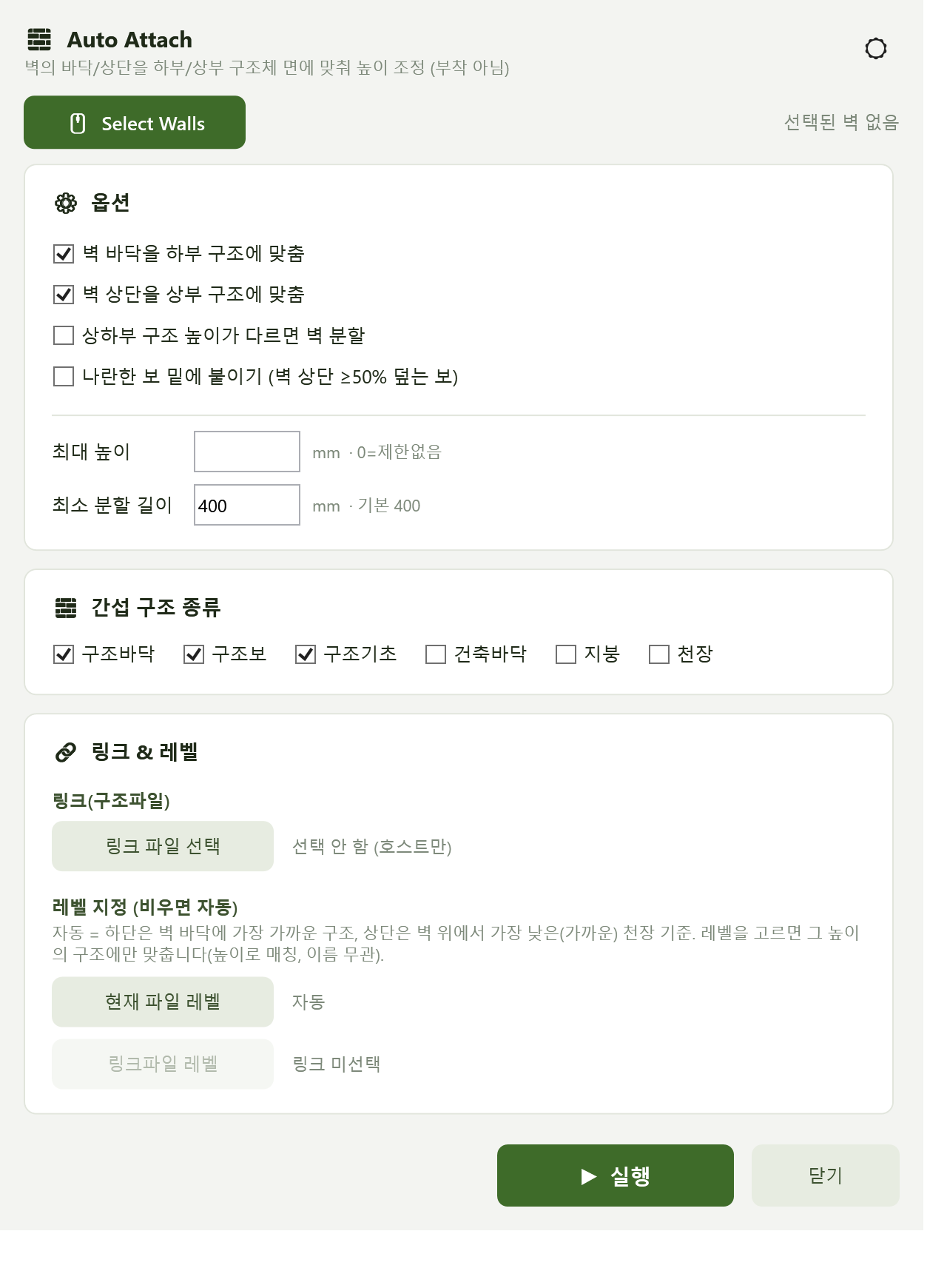

Plus Wall — Auto Attach

• 건축 벽체를 구조체에 자동 부착(높이변경, 부착 기능 아님)

⚠️ 프로파일 편집된 벽체는 자동 스킵

1. 벽체 선택

*Plus Filter 를 사용하여 원하는 타입, 레벨별 사전 선택 가능

*층별로 실행 권고

2. 옵션 선택

*상하부 구조 높이가 다르면 벽 분할 — 하기 이미지와 같이 부착 높이가 다를경우 벽 자동 분할

*나란한 보 밑에 붙이기 — 하기 이미지와 같이 보 하단에 부착

3. 간섭 구조 종류 선택 → 체크한 항목만 구조체로 판별

*하기 이미지의 경우 상기 이미지 옵션을 따름

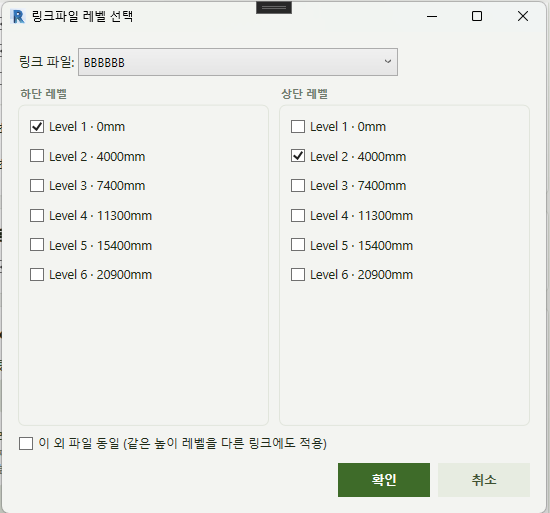

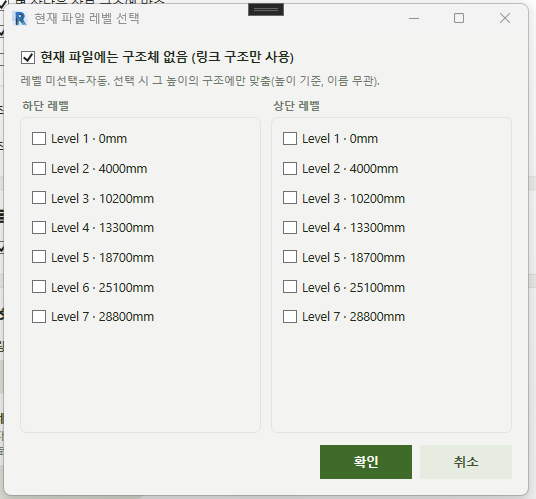

4. 링크 & 레벨 — 오류를 최소화 하기 위해 레벨 선택 권고

*링크파일(구조)의 레벨이 다를 경우를 대비하여 현재 파일 레벨/링크파일 레벨 선택 분리

*이 외 파일 동일 → 구조 파일이 여러개/같은 레벨 공유 중일경우 체크

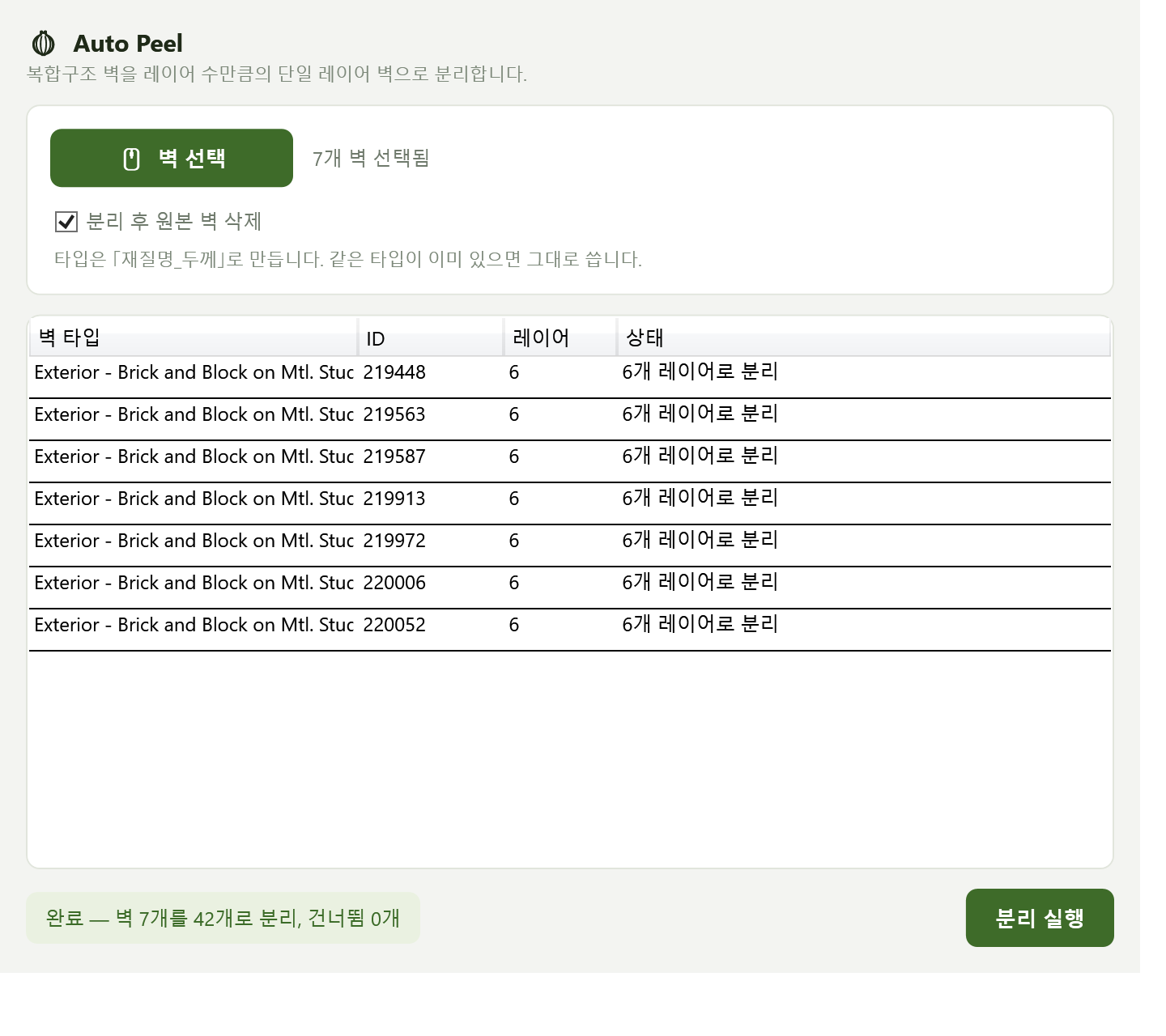

Plus Wall — Auto Peel

• 벽체의 레이어를 분할

Plus Wall — Auto Profile

• 벽의 Wall Opening 부분을 Profile로 변환
